XY-Y2系列手動型檔案密集架

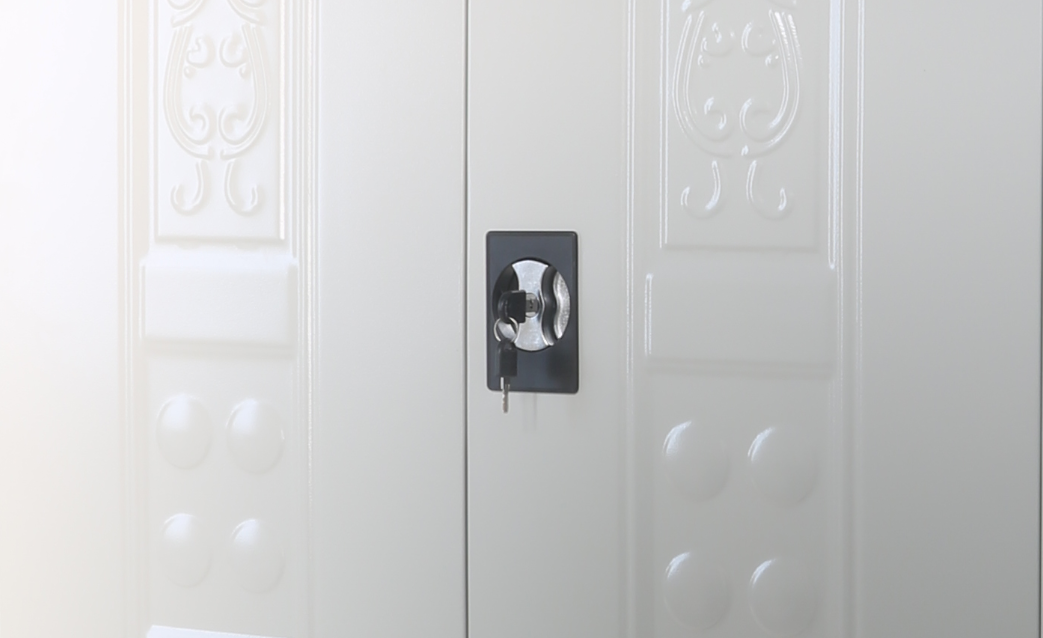

 手動型檔案密集架主要由導軌、底盤、傳動機構和架體（包括立柱、掛板、擱板、頂板、門板及側護板）等零（部）件組成。 架頂設有防塵裝置、列與列之間裝有20mm厚特種抗老化橡塑磁性密封條，形成兩列間的全封閉，門面列和中間移動列分別裝有鎖具和制動裝置，每組密集架閉合后可用總鎖鎖住，形成一個封閉的整體，各列移開后可單獨制動，確保人員安全，底部設有防鼠、防傾倒裝置，因而整個架體具有良好的防塵、防鼠、防潮、防火、防盜和保密功能。新宇新一代手動型檔案密集架無論在外型上，還是內部結構上，均有突破性創新，是上一代密集架更新換代的不二首選。

采用民族風的優雅畫面，最前沿的模壓成型技術，3D立體紋路，閃現著民族文化格調，簡樸、對稱、高雅、多款潮流外型可選。

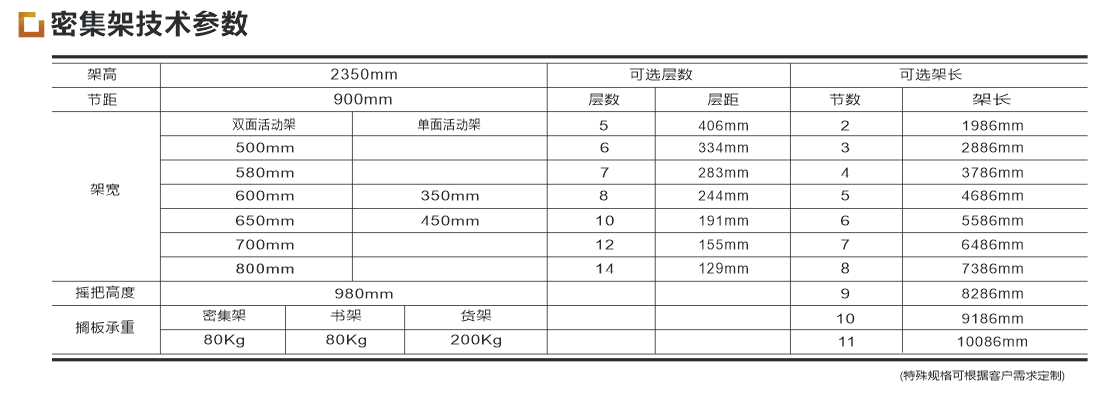

手動型檔案密集架配置、技術性能及工藝要求
（一）技術要求：
設計、生產、安裝嚴格按照國家標準GB/T13667.3-2003手動密集架技術條件、GB/T1720-1979漆膜附著力、GB/T16807鋼鐵件磷化處理技術條件和GB/T11253冷軋鋼板執行。材料和產品具有國家、省級以上質檢部門出具的產品檢驗報告。主要參數如下：
1、金屬鋼板
產品均選上海寶鋼優質冷軋鋼板，底盤為3.0m，立柱為1.5mm，擱板為1mm，側面板為1mm。每層單面擱板承重不應少于80KG，最大撓度為3mm，24h卸載后，不得有裂紋及永久變形。
2、傳動機構
（1）傳動軸：采用直徑25；45#精鋼制圓軸，加工精度為3.2,經熱處理調質,HB220-290。
（2）鏈輪：為12-48齒，45#鋼。
（3）軸承：采用P204E級軸承。
（4）鏈條：采用直徑8.5,節距12.7摩托車滾子鏈條。
（5）搖手體：離合器折疊半轉式手柄，停用搖把可停于垂直位置。
（6）緊固件為45#、0235- A鋼標準化零件。
（7）滾輪為HT200鑄鐵。
（8）連接管：采用優質鋼管，表面鍍鋅防腐處理。
3、載重性能
（1）每層擱板單面承重不低于80kg，最大撓度為3㎜，24小時卸載后，無裂紋及永久不變形，架體，立板無明顯變形，架體無傾倒現象。
（2）在受全部載荷1/20外力（沿X、Y軸兩個方向和水平外力）的作用反復100次后取消外力，架體所產生的傾斜不大于總高的1%，支架、立板無明顯的變形。
（3）材料規格、技術參數、標準。

（二）工藝要求：
1、表面處理：各部零件在涂覆前，必須進行除油、除銹、清洗、表調、清洗、磷化、二遍清洗等工序，磷化處理按照GB6807標準執行，每道工序分槽處理，所用標準件及緊固件均氧化或鍍鋅處理，采用乳化劑和堿性助洗脫脂、磷酸除銹，鋅系薄膜磷化、鈍化，前期處理原料采用“環氧型聚酯混合粉”涂料。所有工部件的表面處理必須是熱固性粉沫噴涂，200℃高溫固化成品，墊固性粉末噴涂采用環氧型混合涂料，顏色為亞光淡灰色。
2、表面涂覆采用亞光靜電噴塑，粉末生產廠家通過ISO14001環保認證及ISO9001質量認證，表面均勻光亮、色澤一致、無劃傷，涂膜附著力應能達到GB1720中規定的一級指標。
3、產品生產工藝過程，下料、沖壓等工序全部達到模具化。零件組合焊接從軌道、立柱、底盤、面門的鉆孔等工序，全部達到工裝夾具化，以使產品具有互換性和協調性。請投標人詳細說明并提供相關模具及設備清單。
4、所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。
5、所有焊接件不得采用抽釘或自攻釘連接形式，應全部采用螺栓活接。
6、密集架各零部件、組合件表面光滑、平整沒有尖角、凹凸，同層擱板高度偏差不應大于2mm。

（三）技術指標：
手動密集架為裝配組合式結構，手動密集架有一套手動運行結構主要由立柱、擱板、掛板、頂板、兩側護板、底盤等部件組合而成。
1、底盤：采用整體焊接合拼一體式結構，在工藝結構上，采用加強型整體輪架式，保證底盤在軌道上的運行效果，底盤部位全面噴塑，并經過防腐、防銹處理，互換性良好。
2、架體：架體由立柱、擱板、掛板、側板、等組成，架體組裝后外形尺寸的偏差為±3mm。密集架立柱與軌道的平面垂直度不大于2mm。安裝時側面應成一線，凹凸不得大于4mm。
3、立柱：為密集架的垂直骨架，五折彎邊成型，采用兩根立柱插入底盤式連接。立柱上沖孔，保證擱板、掛板沿立柱上的垂直方向調整高度。
4、擱板：高度可調整并可安裝懸掛書立，擱板中間應設有擋書板（條），每塊擱板均布載重為80公斤的情況下，擱板、架體、立柱不得有明顯變形，架體不得有傾倒現象。
5、掛板：為立柱與擱板之間的連接橋梁，采用雙掛鉤式。

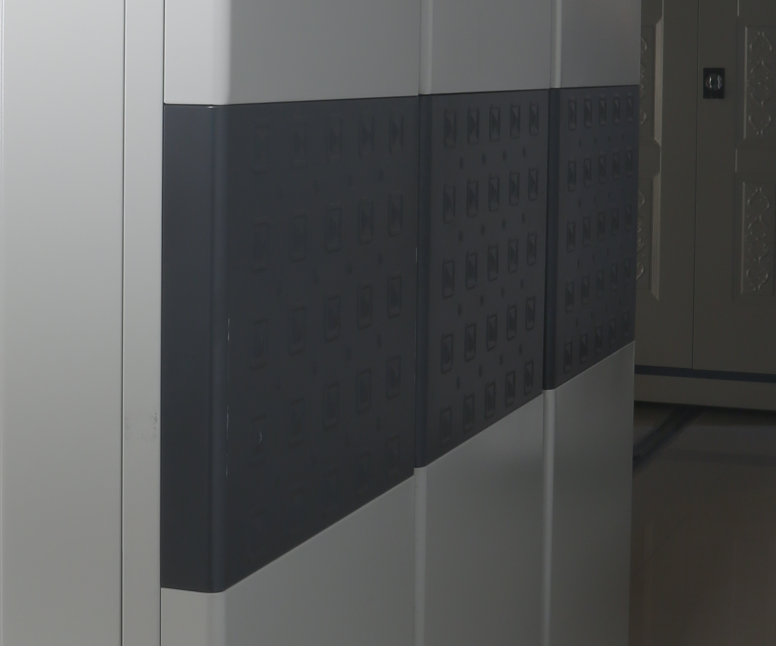

6、側板：采用整體凹式大側板，鋼板四周壓彎，保證側板弧形美觀，每列架體單面側板上部加裝兩個鋁合金標簽框，與側板用鉚釘連接固定。
7、蓋板：采用整體搭接式結構，能有效防止頂部灰塵進入，增加架體結構強度。
8、傳動裝置：傳動裝置轉動靈活、平穩、搖力輕、無卡滯、打滑等現象。傳動裝置由搖把、鏈條、傳動軸、軸承、行走輪等組成。
9搖把：要求采用折疊式手柄，避免通行障礙。搖把傳動結構為自動掛擋自動歸位式。當單列移動時，搖把搖力不大于12n乘以標準節。
10、行走輪：要求使用鑄鐵輪，強度可靠、低噪音、耐久、具有防脫軌功能。

四）安全防護裝置：
1、架體具有防碰撞、防塵、防光、防傾倒、防水、防鼠、防盜、防底盤脫軌、頂部防水等效果。
2、密封裝置：要求采用橡塑磁性密封條，以緩沖架體碰撞，降低架體聚合時發出的聲響。
3、防倒裝置：要求在每列密集架底盤上裝安全鉤，并軌道相連，防止架體傾倒。
4、防位裝置：架體底部設有防鼠裝置，以防鼠患，為防止底盤脫軌，要求在軌道末端安裝該裝置。

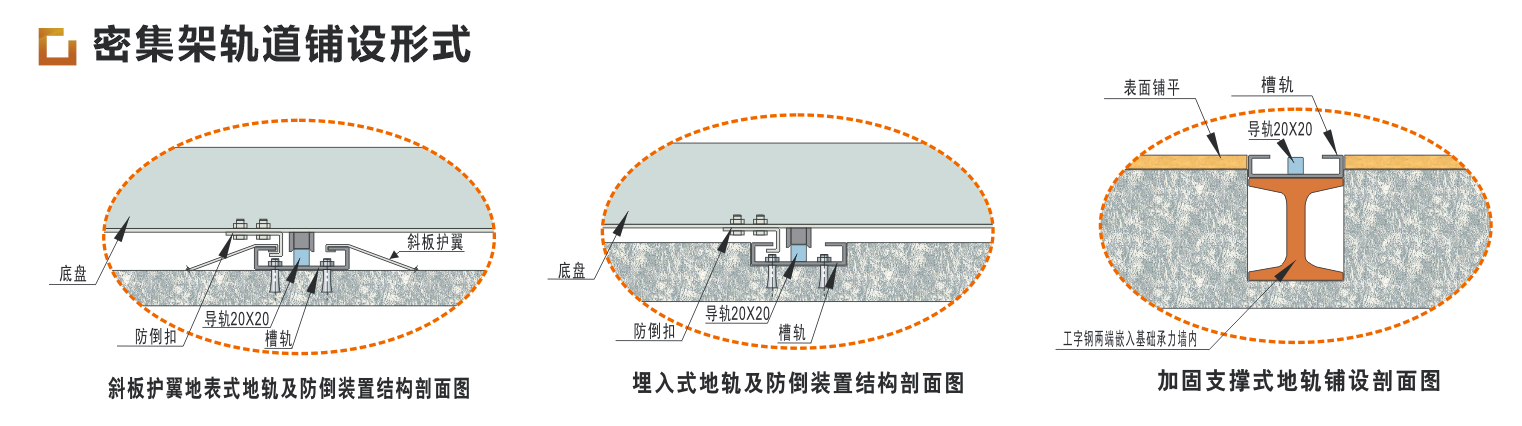

5、軌道：要求采用20*20-45#方鋼。為保證所鋪設軌道的水平度，保證密集架穩定運行，安裝時使用水準儀鋪設軌道，技術標準達到：每兩條軌道平行偏差＜1.5mm。

（五）安裝說明：
1、軌道安裝后在任意1m長度內，水平度偏差不大于1.0mm，全長不大于1.5m，兩根軌道平行度不大于1.5mm。
2、密集架安裝完成后，在全負載情況下，各列密集架都應運行自如，不會有阻滯現象，單列運行手柄搖力不大于12N。
3、各列間均安裝防塵蓋條，橡塑磁力密封條。
4、所有投標設備均按庫房實際情況制作生產，負責送貨上門，驗收合格后負責安裝、調試至最佳效果。
